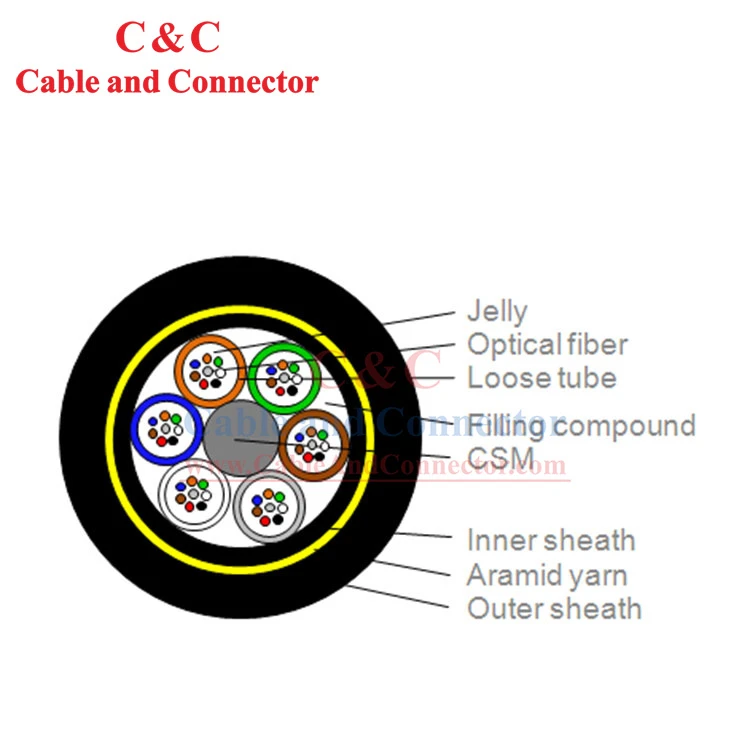

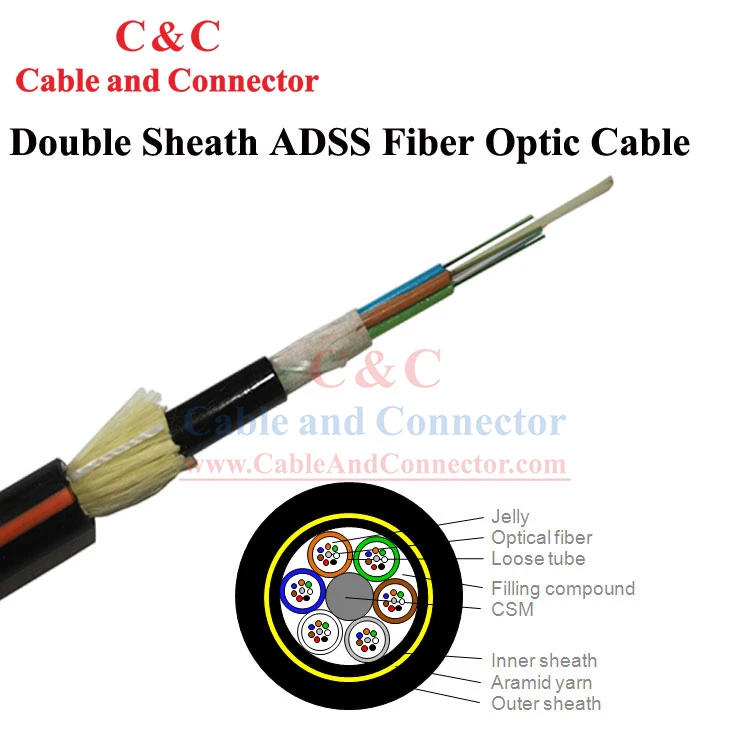

Cabo de fibra óptica monomodo, construção de tubo solto, tubos cheios de gelatina, elementos (tubos e hastes de enchimento) dispostos em torno do membro de força central não metálico, composto de enchimento preenchido nas aberturas do núcleo do cabo, bainha interna de PE, depois fios de aramida e Bainha externa de PE. A bainha PE é aplicada para a aplicação em que o cabo é instalado no local onde o potencial espacial é menor ou igual a 12KV. Cabo óptico ADSS de suspensão autoportante Localizado na torre de energia onde a intensidade do campo elétrico é menor. É adequado para linhas de transmissão de alta tensão construídas.
Código de cores da fibra
A cor da fibra em cada tubo começa no No. 1 Blue.
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Azul |
Laranja |
Verde |
Marrom |
Cinza |
Branco |
Vermelho |
Preto |
Amarelo |
Roxo |
Rosa |
Água |
Parâmetro do cabo
|
SN |
Item |
Unidade |
Valor |
|
1 |
Nº de fibras |
contar |
2-72 |
|
2 |
Número de fibras por tubo (máx.) |
contar |
12 |
|
3 |
Número de elementos |
contar |
6 |
|
4 |
Diâmetro do cabo |
milímetros |
13.9 |
|
5 |
Peso do cabo |
kg/km |
160 |
|
6 |
Tensão operacional máxima permitida |
N |
6100 |
|
7 |
Paixão de curto prazo |
N/100mm |
2200 |
|
8 |

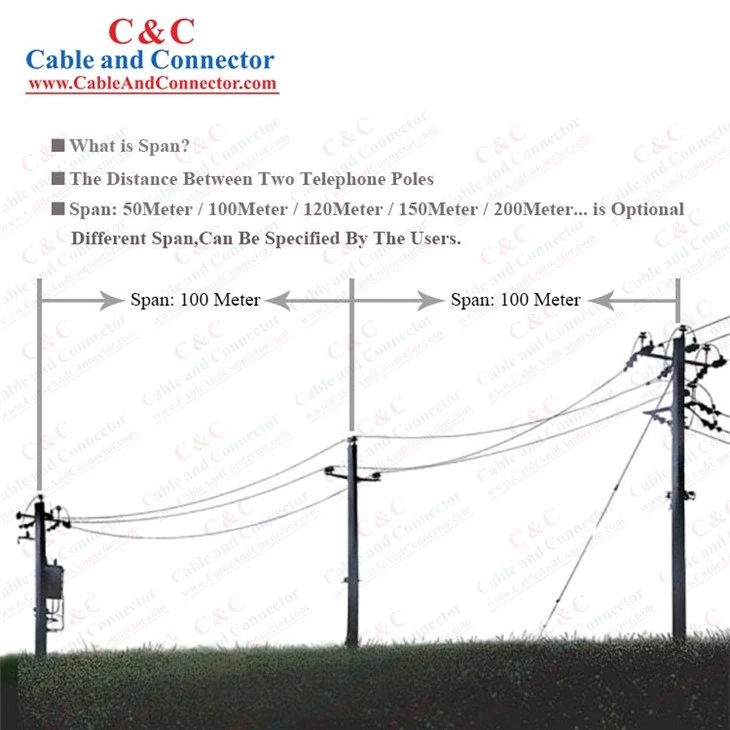

Vão máximo com queda de instalação de 1,5% |
m |
200 |
Nota: Os tamanhos mecânicos são valores nominais. E a espessura máxima do gelo é de 10 mm, com velocidade do vento de 10 m/s.
Característica do cabo óptico
|
Característica Mecânica e Método de Teste |
|||
|
Resistência à tracção |
Em conformidade com IEC 794-1-E1 |
||
|
Crush |
Em conformidade com IEC 794-1-E3 |
||
|
Impacto |
Em conformidade com IEC 794-1-E4 |
||
|
Flexão repetida |
Em conformidade com IEC 794-1-E6 |
||
|
Torção |
Em conformidade com IEC 794-1-E7 |
||
|
Flexão |
Em conformidade com IEC 794-1-E8 |
||
|
Dobra de cabo |
Em conformidade com IEC 794-1-E11 |
||
|
Penetração de água |
Em conformidade com IEC 794-1-F5B |
||
|
Requisito de temperatura |
Operação |
- 40 grau ~ +60 grau |
|
|
Instalação |
- 10 grau ~ +60 grau |
||
|
Armazenamento/transporte |
- 40 grau ~ +60 grau |
||
|
Teste de ciclagem de temperatura |
Em conformidade com IEC 794-1-F1 |
||
|
Raio de curvatura |
Descarregado |
15 vezes de diâmetro externo |
|
|
Carregado |
25 vezes de diâmetro externo |
||
Característica da fibra óptica
|
Informações sobre fibra G652 |
|
|
Diâmetro do campo de modo (1310nm) |
9,2 mm±0,4 mm |
|
Diâmetro do campo de modo (1550nm) |
10,4mm±0,8mm |
|
Diâmetro do revestimento |
125mm±1.0mm |
|
Corte o comprimento de onda da fibra cabeada (λCC) |
£ 1.260 nm |
|
Atenuação em 1310nm |
£0,36dB/km |
|
Atenuação em 1550nm |
£0,22dB/km |
|
Perda de flexão a 1550 nm (100 voltas, raio de 30 mm) |
£0,05dB |
|
Dispersão na faixa de 1288 a 1339 nm |
£3,5ps/(nm•km) |
|
Dispersão a 1550 nm |
£ 18ps/ (nm•km) |
|
Inclinação de dispersão em comprimento de onda de dispersão zero |
£0.092ps/(nm2•km) |
Condição de projeto
|
Projeto I |
Projeto II |
|
Núcleos de fibra |
Núcleos de fibra |
|
Período de instalação |
Máx. tensão admissível |
|
Grau de tensão |
Grau de tensão |
|
Máx., Mín., Média. temperatura |
|
|
Máx. velocidade do vento |
|
|
Máx. espessura da cobertura de gelo |
|
