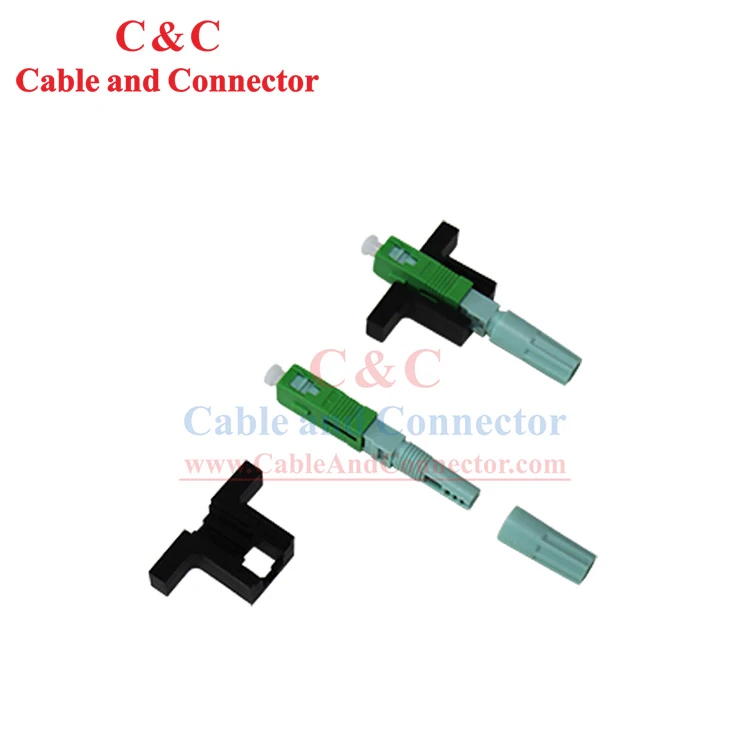

Conector rápido Sc Apc, conector rápido de fibra óptica tipo espiral Aplicações: Os conectores rápidos SC APC são comumente usados em várias aplicações de fibra óptica, incluindo redes de telecomunicações, data centers, CATV (televisão a cabo) e muito mais. Conector rápido SC/APC com stents T (CC-FCWT-SA58), adequado para: cabo 2x3 e 1,6x2, perda de inserção: menor ou igual a 0 0,3dB, perda de retorno maior ou igual a 55dB, SC Conector tipo /APC, adequado para cabo drop FTTH. Comprimento: 58MM.
O princípio de operação e escopo de aplicação da braçadeira de corte variável de tamanho
|
Localização da fatia |
A |
B |
C |
D |
E |
|
Distância entre fatia e cutelo |
12,20±0,2 mm |
12,60±0,2 mm |
13±0.2mm |
13,40±0,2 mm |
13,80±0,2 mm |
|
Cutelo recomendado |
|
TC de Fijikura-30 |
Sumitomo FC-6S |
NWC Co.Ltd. OFFC-1 |
|
|
Comprimento de corte |
29,4 mm |
29,4 mm |
29,4 mm |
29,4 mm |
29,4 mm |
|
Nota: o padrão da pinça auxiliar de corte está em C. |
|||||
O método de inspeção do comprimento de corte da fibra e métodos de ajuste da braçadeira de corte auxiliar
|
|
Cabo de Φ0,25 mm dobrado em uma ranhura em V |
Inspeção de comprimento |
Métodos de ajuste da pinça de corte auxiliar |
|
1 |
Sem flexão ou pequena flexão |
Muito curto |
Ajuste para o local B (aumentar em {{0}},4 mm de comprimento) ou local A (aumentar em 0,8 mm de comprimento) |
|
2 |
A altura de flexão da fibra está próxima ouaum pouco mais alto que o sulco V |
OK |
Desajustamento |
|
3 |
A altura de flexão da fibra está próxima ou superior à seta |
Demasiado longo |
Ajuste para o local D (diminuir em {{0}},4 mm de comprimento) ou local E (diminuir em 0,8 mm de comprimento) |
