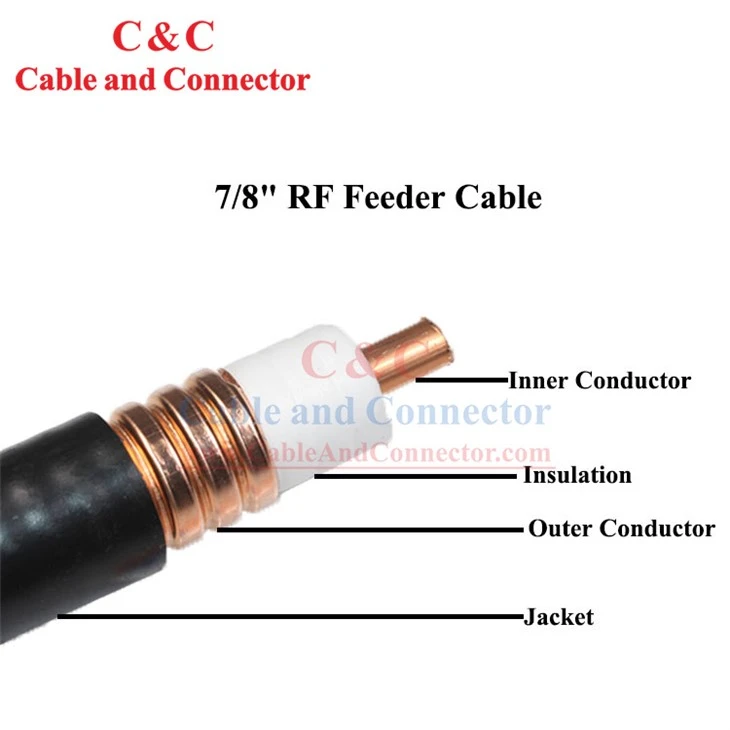

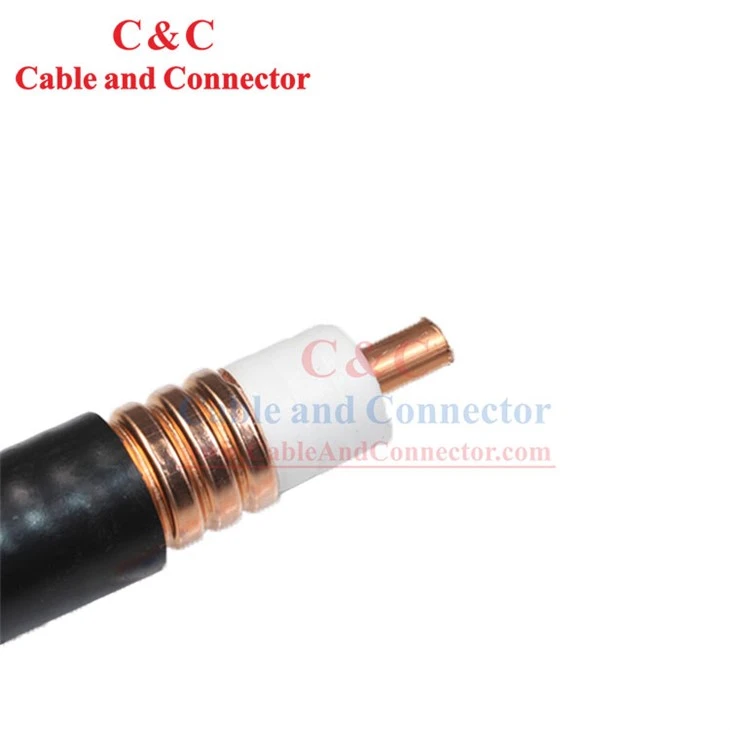

Cabo alimentador RF de 7/8", baixa perda: Os cabos alimentadores RF de alta qualidade são projetados para ter baixa perda de sinal, permitindo a transmissão de sinais em distâncias significativas sem degradação significativa. Isso é crucial para manter a qualidade do sinal em aplicações como televisão a cabo redes de distribuição e comunicação celular, Condutor interno: 9,0±0,1{{10}}mm Tubo de cobre + Isolamento: 22,7±0,20mm Espumado PE + Condutor externo: Tubo de cobre corrugado anular de 24,9 ± 0,25 mm + Revestimento: 27,5 ± 0,25 mm LLDPE ou PE retardante de fogo é opcional, EMBALAGEM: 500M / TAMBOR DE MADEIRA.
características elétricas
|
Resistência DC do condutor interno (Ω/km) |
2.35 |
|
Resistência DC do condutor externo (Ω/km) |
1.86 |
|
Impedância característica (Ω) |
50±2 |
|
Capacitância (pF/m) |
76 |
|
Velocidade (%) |
88 |
|
Rigidez dielétrica (KV) |
10.0 |
|
Resistência de isolamento (MΩ/km) |
＞1×104 |
|
Classificação de potência de pico (KV) |
90 |
|
Tensão de pico (V) |
3200 |
|
Frequência de corte (GHz) |
5.2 |
|
Atenuação e potência média (o valor máximo de atenuação deve ser 108% do valor de atenuação nominal) |
|
|
Frequência (MHz) |
Atenuação (@20 graus, d B/100m) |
Potência média (kv) |
|
200 |
1.72 |
5.26 |
|
450 |
2.65 |
3.41 |
|
800 |
3.63 |
2.48 |
|
900 |
3.88 |
2.34 |
|
1000 |
4.12 |
2.19 |
|
1500 |
5.18 |
1.74 |
|
1800 |
5.75 |
1.57 |
|
2000 |
6.11 |
1.48 |
|
2200 |
6.46 |
1.40 |
|
2500 |
6.95 |
1.30 |
|
3000 |
7.76 |
1.16 |
ROE
|
800 MHz ~ 1000 MHz |
1.15 |
|
1700 MHz~2500 MHz |
1.20 |
|
2500 MHz~3000 MHz |
1.20 |
Observação:
Para cabo Jackter retardante de fogo, temperatura recomendada:
Armazenamento: -30 grau ~+80 grau
Instalação: -25 grau ~+60 grau
Temperatura operacional: -30 graus ~+80 graus
Tipo
|
Cabo padrão HCTAY-50-22 Cabo retardante de fogo HCTAYZ-50-22 |
||
|
Construção |
||
|
Condutor interno |
Material |
Tubo de cobre |
|
Diâmetro (mm) |
9.0±0.10 |
|
|
Isolamento |
Material |
PE espumado |
|
Diâmetro (mm) |
22.7±0.20 |
|
|
Condutor externo |
Material |
Tubo de cobre corrugado anular |
|
Diâmetro (mm) |
24.9±0.25 |
|
|
Jaqueta |
Material |
LLDPE ou PE retardador de fogo |
|
Min. espessura (mm) |
＞1.1 |
|
|
Diâmetro (mm) |
27.5±0.25 |
|
Características Mecânicas
|
Raio de curvatura (mm) |
Curva única |
120 |
|
Curvatura repetida |
250 |
|
|
Resistência à tração (N) |
1400 |
|
|
Peso do cabo (kg/km) |
400 |
|
|
Temperatura recomendada (graus) |
Armazenar |
-70~+85 |
|
Instalação |
-40~+60 |
|
|
Operativo |
-55~+85 |
|
●Os produtos atendem aos requisitos da RoHS e, de acordo com os requisitos da RoHS, você pode ver a marca RoHS na embalagem externa
