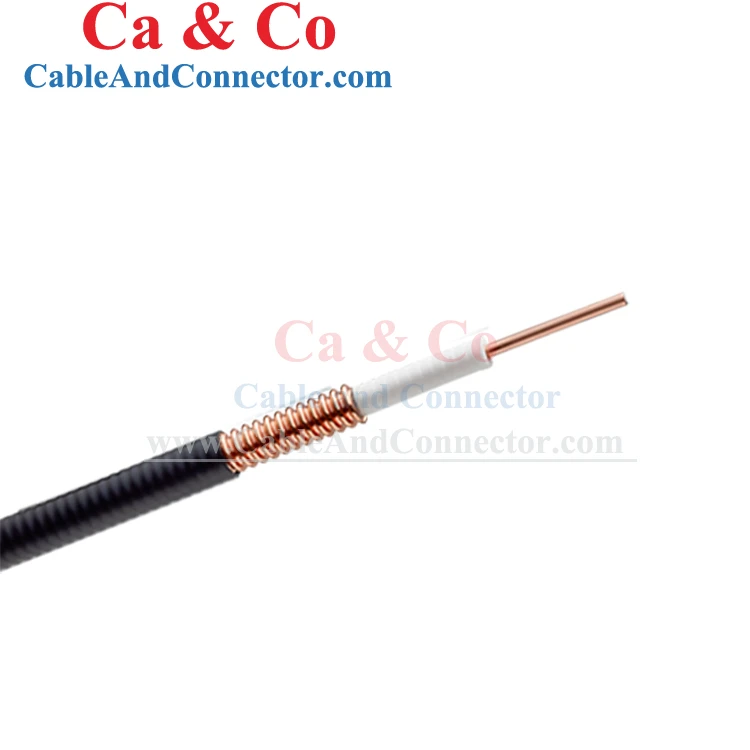

Cabo de coaxial superfluxo de 3/8 "

Item

Especificação

Construção

Material

Diâmetro (mm)

Condutor interno

Fio de alumínio revestido de cobre

2.6

Dielétrico

PE com espuma

6.7

Condutor externo

Tubo de cobre ondulado helicoidal

9.1

Jaqueta

Pe

10.2

Propriedades elétricas e mecânicas

Impedância (ohm)

50±1

Capacitância (PF/M)

80

Velocidade(%)

83

Classificação de potência de pico (KW)

12

Tensão de pico de RF (KV)

1.04

Resistência ao isolamento (m Ω. Km)

>5000

Frequência de corte (GHZ)

13.4

Tensão de isolamento (KV)

2.5

Resistência do condutor interno DC (Ω/km)

5.0

Resistência do condutor externo DC (Ω/km)

3.5

Faísca de jaqueta (kV)

5.0

Eficácia de blindagem (dB)

>120

Min. Raio de flexão única (mm)

12.5

Min. Raio de flexão repetido (mm)

25

No. de curvas

15

Força de tração (kg)

60

Temperatura de armazenamento (grau)

-55-+85

Temperatura de instalação (grau)

-40-+60

Temp.

-55-+85

VSWR menor ou igual a (perda de retorno maior ou igual a dB)

Freqüência

0,005-3GHz 0,8-1,0 GHz 1,7-2,0 GHz 2,0-2,4 GHz

dB

1.15 (23)

1.10 (26)

1.10 (26)

1.10 (26)

Atenuação (VSWR1.0, Temp.20 grau de cabo) e energia média (VSWR1.0, temperatura ambiente.40 grau)

Frequência (MHz)

Atenuação (db/ 100m)

Potência média (KW)

100

4.18

1.90

200

5.96

1.30

450

9.14

0.87

800

12.32

0.64

900

13.15

0.60

1000

13.85

0.57

1500

17.35

0.45

1800

19.20

0.41

2000

20.30

0.39

2200

21.40

0.37

2400

22.50

0.36

2500

23.00

0.35

3000

25.20

0.31
